目前建筑行業(yè)中，聚羧酸減水劑已得到了廣泛應(yīng)用。聚羧酸減水劑以高減水率、高保坍性、高增強性、與水泥適應(yīng)性強等特點，以及超分散性和超穩(wěn)定性引起了人們的密切關(guān)注，已逐漸替代了木鈣和萘系減水劑的位置。但是，如果直接將聚羧酸見誰作用于混凝土中，會出現(xiàn)與水泥適應(yīng)性不好、混凝土和易性較差、混凝土坍落度損失大等問題。因此，一般在加入混凝土之前，要對聚羧酸減水劑進(jìn)行復(fù)配技術(shù)。
        對聚羧酸減水劑的復(fù)配一般是摻入消泡劑、引氣劑和緩凝劑。實驗證明，合理的復(fù)配技術(shù)確實可以提高聚羧酸減水劑的工作性能。但是，如何進(jìn)行復(fù)配才能達(dá)到最佳效果，是需要我們研究的課題。
        針對這個問題，我們進(jìn)行了實驗。
        首先，根據(jù)GB/T50080-2002《普通混凝土拌合物性能試驗方法》，研究聚羧酸系高效減水劑中摻入不同比例的消泡劑和引氣劑對混凝土坍落度、坍落度損失和強度的影響，確定消泡劑和引氣劑在聚羧酸系高效減水劑中的摻量。然后，通過調(diào)節(jié)緩凝劑葡萄糖酸鈉在減水劑中的摻量，研究對混凝土初、終凝的影響，最終滿足混凝土運輸及施工時的初、終凝時間要求。

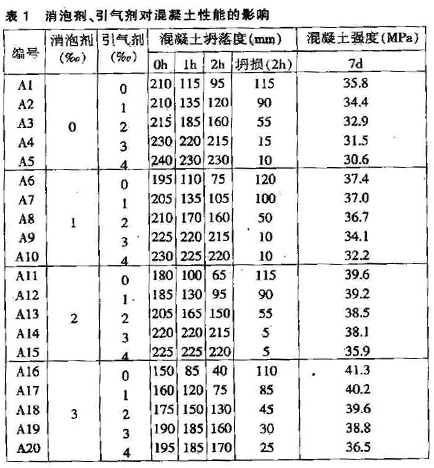

        外加劑摻量為膠凝材料的1%，聚羧酸系減水劑復(fù)配不同比例消泡劑和引氣劑對混凝土性能的影響見表1。
